Medidor de energía de inversor solar fotovoltaico trifásico de tres hilos

Información básica

N º de Modelo.	ACR10R-D**TE3
Teoría	Medidor estático
Conexión del medidor de potencia	Terminal
Señal medida	Ola continua
Tipo	Medidor de energía
Certificación	RoHS, CE
personalizado	personalizado
Fuente auxiliar	AC85V-265V, DC100V-350V, DC24V, DC48V
Interfaz	RS485
Protocolo	Modbus-RTU
Paquete de transporte	Caja de cartón
Especificación	ACR10R-D**TE3
Marca comercial	Acrel
Origen	Porcelana
Código hs	9028301400
Capacidad de producción	200000

Descripción del Producto

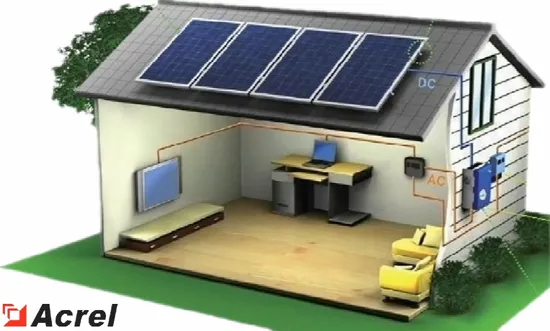

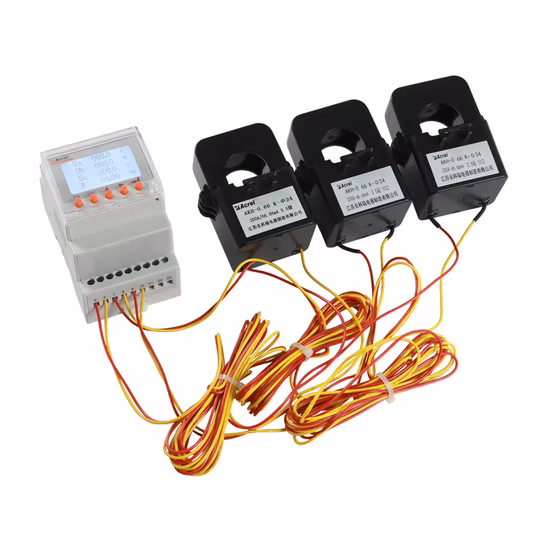

El medidor de energía de riel DIN ACR10R con abrazaderas CT abiertas de núcleo dividido es adecuado para el monitoreo de energía de la estación de energía fotovoltaica conectada a la red, la administración del lado de la demanda de energía y otras aplicaciones. Es fácil de instalar sin quitar la barra colectora principal y rentable. Puede medir parámetros eléctricos que incluyen corriente, voltaje, potencia activa, potencia reactiva, potencia aparente, frecuencia, factor de potencia, etc.
Es compatible con la medición de energía de tarifas múltiples, la medición de energía de 4 cuadrantes, el análisis de armónicos y el monitoreo de energía. La señalización remota y el 'control remoto' de los interruptores automáticos se pueden realizar con entrada digital y salida de relé.

Parametros del producto

Artículo	Parámetro
Fase	Fase única; Trifásico, 3P3L, 3P4L
Frecuencia	45~65Hz
Voltaje de entrada	Tensión nominal: CA 57,7 V/100 V (100 V); 220V/380V(400V)
	Sobrecarga: 1,2 veces la tensión nominal (continua); 2 veces el voltaje nominal que dura 1 segundo. Consumo de energía: menos de 0.2VA
Actual	Corriente nominal: 80A, 120A, 200A (personalizado)
	Sobrecarga: 1,2 veces la corriente nominal (continua); 10 veces la corriente nominal durante 1 segundo. Consumo de energía: menos de 0,2 VA
Comunicación	Interfaz RS485, Modbus-RTU
Mostrar	LCD
Exactitud	Voltaje, corriente, activo: grado 0,5; Reactivo: 1 grado
Fuente de alimentación	CA85~265V o CC100~350V; consumo de energía ≤10VA
Resistencia aislante	Entrada, terminal de salida a la carcasa > 100 MΩ
Ambiente	Temperatura de trabajo: -10ºC~+55ºC;Temperatura de almacenamiento: -20ºC~+70ºCHumedad relativa:5%~95%, sin condensación;Altitud:≤2500m

Panel

Dimensión

Alambrado

Redes

Servicio postventa

Perfil de la empresa

Acrel [código de stock: 300286.SZ] es una empresa de alta tecnología que integra investigación y desarrollo, producción, ventas y servicio, desde su creación, se compromete a proporcionar a los usuarios soluciones de gestión de eficiencia energética y sistemas de seguridad potentes. Acrel Electric tiene una línea de producción completa, desde software de plataforma en la nube hasta sensores. Sistema de gestión de eficiencia energética Acrel, incluida la plataforma en la nube de operaciones y mantenimiento de subestaciones, plataforma en la nube para la gestión de la seguridad eléctrica, plataforma en la nube para el control del consumo de energía de los equipos ambientales, plataforma en la nube (sistema) de gestión prepaga, sistema inteligente de control de la distribución de energía, sistema de gestión de la calidad de la energía, gestión del consumo de energía en edificios sistema, plataforma de control de energía industrial, sistema de control y monitoreo de fugas de energía, sistema de monitoreo de energía de dispositivos contra incendios, sistema de monitoreo de puertas a prueba de fuego, sistema de iluminación de emergencia e indicación de evacuación, sistema de administración de cargador EV, sistema de monitoreo de energía y medio ambiente del centro de datos, control de iluminación inteligente sistema, sistema de suministro de energía de aislamiento de TI y productos relacionados. La compañía otorga gran importancia a la calidad del producto y la innovación. A fines de 2018, la empresa cuenta con 5 marcas, 18 patentes de invención, 72 patentes de modelo de utilidad, 94 patentes de apariencia y 147 derechos de autor de software de computadora, y ha participado en la formulación de estándares nacionales o industriales.
